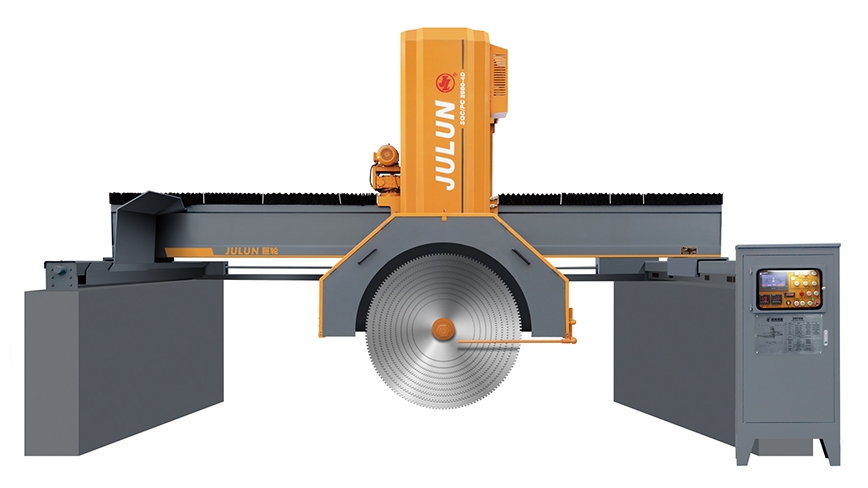

1、全鑄件大梁結構,左右走刀采用變頻器控制,可根據石材材質進行調速,行走更靈活、切割的板材平整度好。

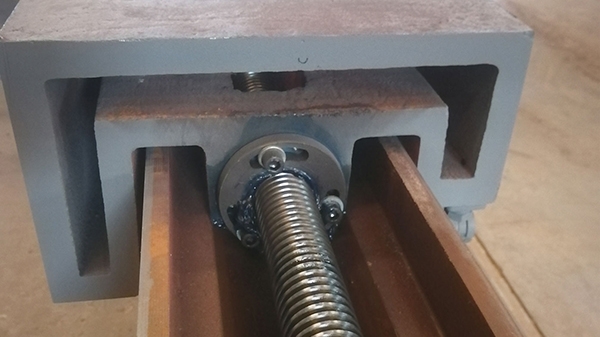

2、前后行走采用高精度絲桿螺母傳動,輔以超高精度旋轉編碼器進行分片,分片精度更高。

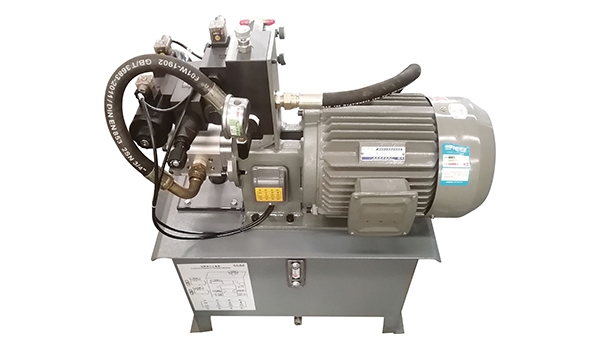

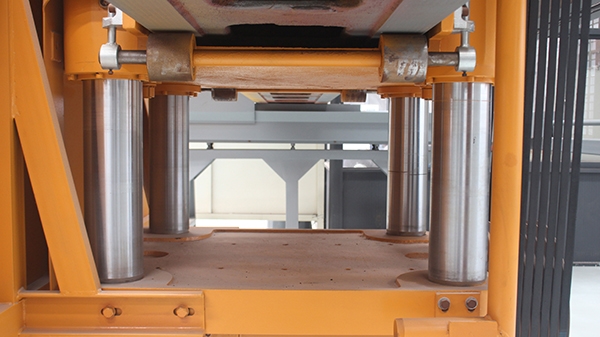

3、升降采用雙液壓油缸,結合鍍鉻導柱升降,升降更加平穩,耐用。
4、主軸箱主軸采用優質合金鋼和皮帶輪的柔性聯接傳動,軸承溫升低,使用壽命長。

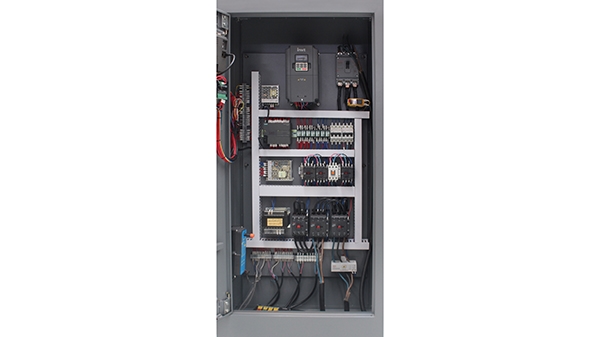

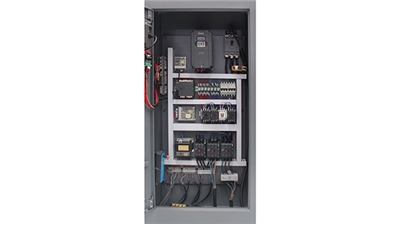

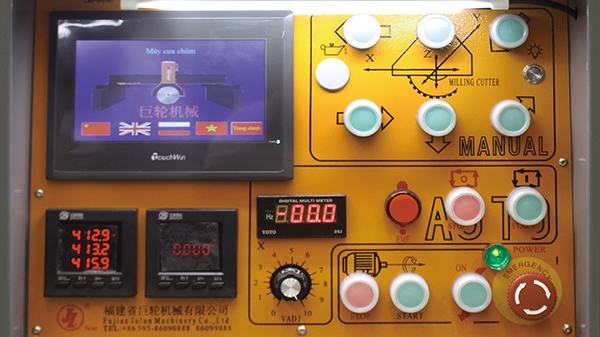

5、獨自研發的控制系統,標配西門子電氣元器件,整機電控性能好,切割效率高。
名稱 | Appellation | unit | SQC/PC-2200/2500/2800-4D | ||||
橫梁 | Crossbeam | mm | 7500/8000/8500 | ||||
邊梁 | Sidebeam | mm | 3700-7500 | ||||
導柱直徑 | Guide pillar diameter | mm | Φ140 (可選配 Φ180) | ||||
鋸片直徑 | Max.blade diameter | mm | Φ2200 | Φ2500 | Φ2800 | ||
最大升降行程 | Max.lifting stroke | mm | 1150 | 1350 | 1350 | ||
左右行程 | Left-right stroke | mm | 3600/4100/4600 | 3300/3800/4300 | 3000/3500/4000 | ||
前后行程 | Forward-backward stroke | mm | 2200(配邊梁3700)/ 3000(配邊梁4500)/ 6000(配邊梁7500) | ||||
耗水量 | Water consumption | m3/h | 15 | ||||
主電機功率(可選配) | Power of main motor(optional) | kw | 37/45/55 | ||||
總功率 | Total power | kw | 48/56/66 | ||||
外形尺寸(長×高) | Dimension(L×H) | mm | 8000-9000×3700(基礎至最高點) | ||||
重量 | Weight | kg | 14000-16000 |
